摘要:纯电动汽车是以动力电池为能源,其电气系统包括高压电气系统、低压电气系统及 CAN 通讯信息网络系统。本文粗浅的介绍高压电气系统的组成及其发展趋势。


(一)高压电气系统的组成

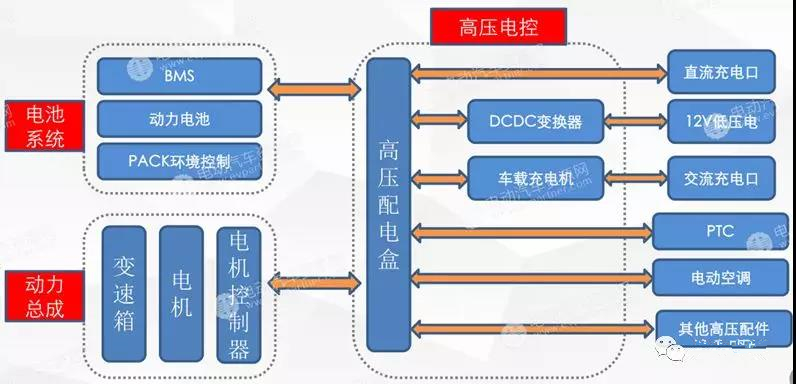

在纯电动汽车上,高压电气系统主要是负责启动、行驶、充放电、空调动力等。主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备,及其线束系统。




1、电池系统

动力电池PACK总成:电动汽车的“心脏”,为整车所有系统提供能源。当电量消耗后,也需要给他进行充电。动力电池为高压直流电,其工作电压一般为100~400V,输出电流可达到300A。三元锂电池是目前的主流。

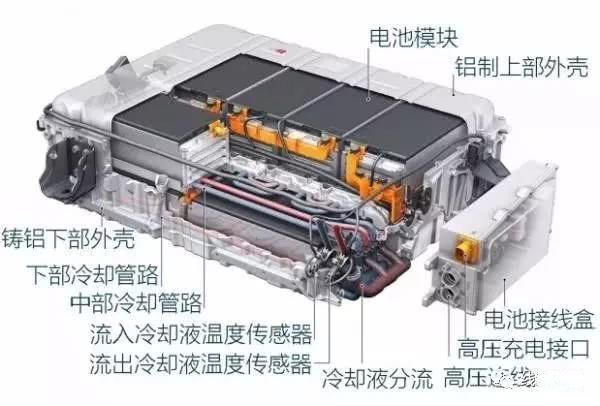

一般来说,电动汽车动力电池PACK由以下几个部分构成:动力电池模组,结构系统,电气系统、热管理系统,电池管理系统(BMS)。


2、动力总成

电动汽车的动力总成主要由驱动电机与电机控制器(MCU)共同组成。


电机控制器MCU:将高压直流电转为交流电,并与整车控制器及其他模块进行信号交互,实现对驱动电机的有效控制。


驱动电机:按照电机控制器的指令,将电能转化为机械能,输出给车辆的传动系统。同时,也可以将行驶中产生的机械能(如制动效能),转化为电能,通过车载充电器输送给动力电池。当前主流驱动电机是永磁同步电机和三相交流异步电机(特斯拉)。

3、高压电控系统


高压配电盒(PDU):整车高压电的一个电源分配的装置,类似于低压电路系统中的电器保险盒。




维修开关:介于动力电池和PDU之间,当维修动力电池时,使用它可以进行整车高压电的切断,确保维修安全。通常也会集成在PDU上

电压转换器(DC/DC):将动力电池的高压直流电转化为整车用电器需要的低压直流电,供给蓄电池,以能够保持整车用电平衡。

车载充电器(OBC):将交流电转为直流电的装置。

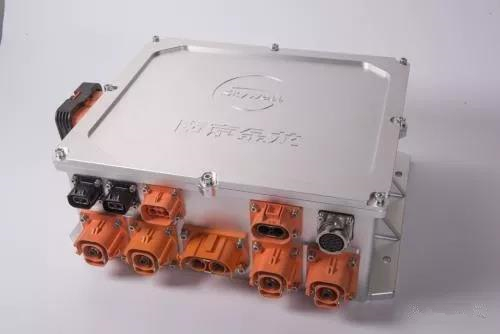

受整车布置的影响,越来越多车型趋向于将DC/DC与OBC整合为控制器,甚至将PDU、DC/DC与OBC整合为三合一控制器。

4、充电系统

快充口:输入高压直流电,可以直接通过PDU给动力电池充电。

慢充口:输入高压交流电,需要经过OBC进行转化后,再通过PDU给动力电池充电。


5、高压设备

电动汽车上的电动设备主要包括转向助力系统、制动系统、电动空调和电加热设备。

转向助力系统:由变频驱动器和转向助力油泵组成,协助车辆转动方向盘,减轻人驾驶车辆的负担。

制动系统:由变频驱动器和电动空压机组成,给制动系统、悬挂系统提供压缩空气,实现制动功能。

电 空调压缩机和PTC加热器:为了调节车辆内部空间温度,电动汽车上设置冷暖空调或者空调配PTC加热。空调和加热器是电动汽车上的用电大户。


6、线束系统

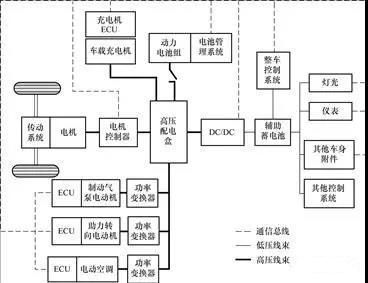

电动汽车电气系统上各个部件通过线束相连,既有高压线束也有低压线束。

高压线束是高压电源传输的媒介,可以看作是电气系统的“大动脉血管”,将动力电池系统“心脏”—动力电池的动力不断输送到各个需要的部件中。

低压线束则可以看作电气系统的“神经网络”和“毛细血管”,除了满足传统燃油汽车线束的功能之外,还负责强电控制单元模块功能实现。




(二)高压电气系统发展趋势


电动汽车的系统高压电气系统正逐渐向着集成化、模块化发展,逐渐衍生出了电动汽车“三大件”:电池系统、动力总成、高压电控。

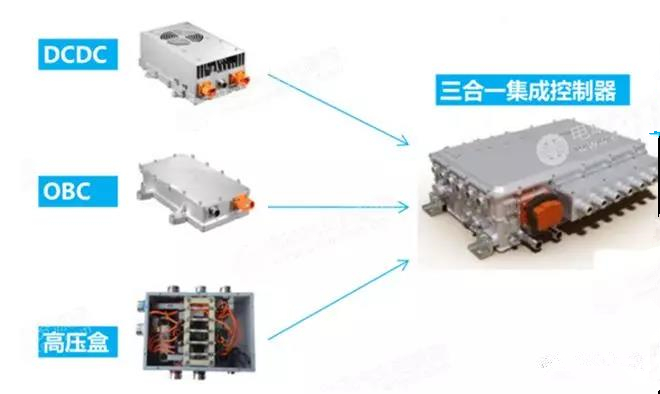

1、高压电控的集成化


特点:成本降低、空间节省、高压线束减少、可靠性增强。

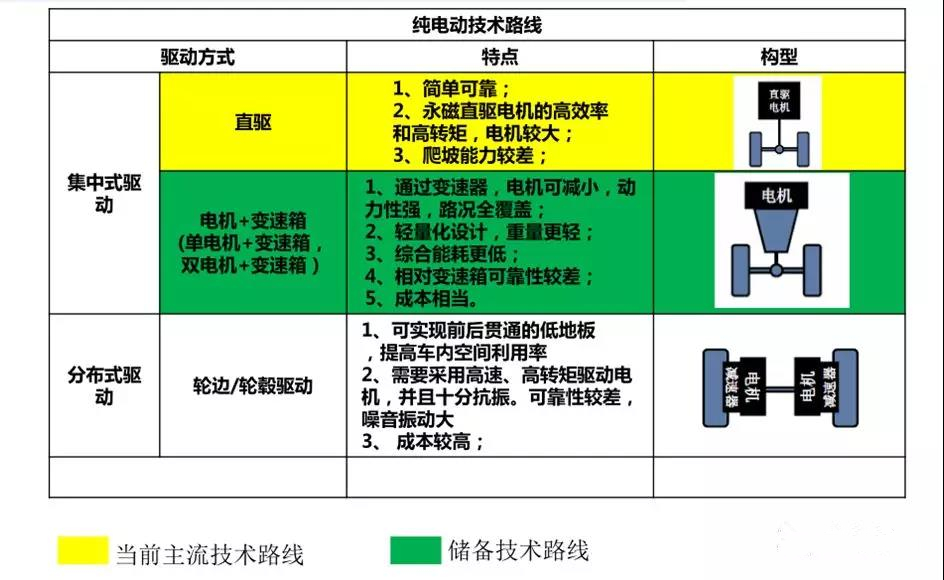

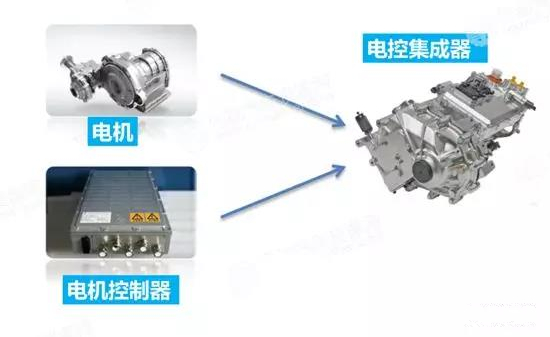

2、驱动系统的集成化

特点:结构紧凑、可靠性高、成本低、效率高。

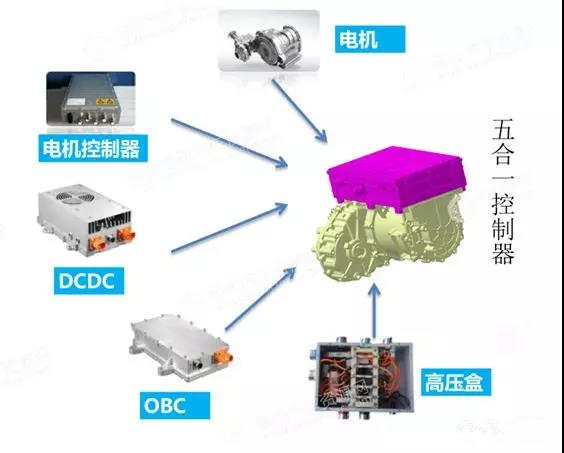

3、高压电气系统总集成

特点:成本降低、集成度高、电效率高、简化生产工艺。

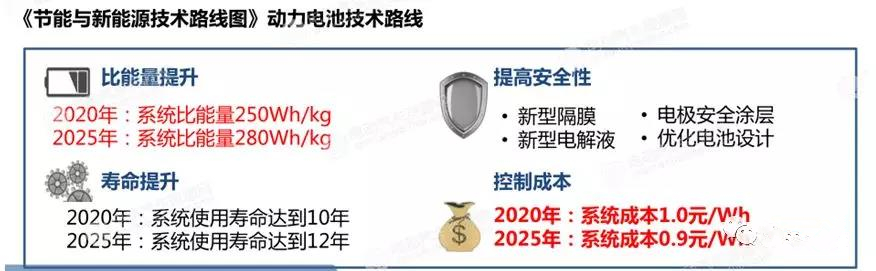

4、电池系统性能的提升

特点:安全、能量密度提高、功率密度提升、SOC精度提升、循环寿命提升。


动力电池关键材料国产化进程加快,性能指标稳步提升,成本明显降低;单体、电池包、BMS等方面的安全技术研究全面推进。

性能:磷酸铁锂动力电池单体比能量最高达到150Wh/kg,三元锂电池单体比能量最高可达到230Wh/kg;

成本:动力电池整体呈下降趋势,动力电池系统成本一降至2元/瓦时以下;

产能:我国动力电池产能达到100GWh。


趋势:CATL、比亚迪、国轩等动力电池电芯生产企业通过自主生产、注资、合资等方式逐步向上游材料产业链延伸。
