拆解汽车热泵空调：三种循环模式详解 + 核心部件揭秘

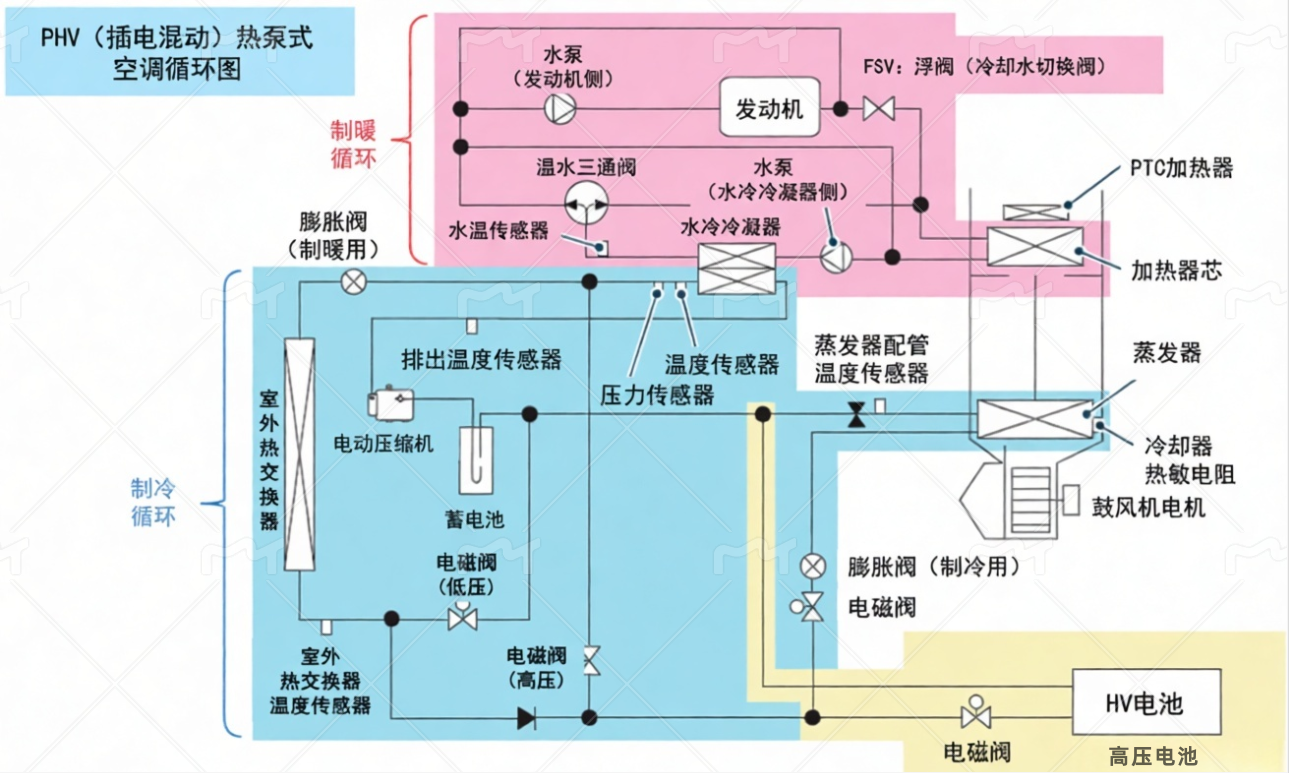

热泵系统的三种循环模式

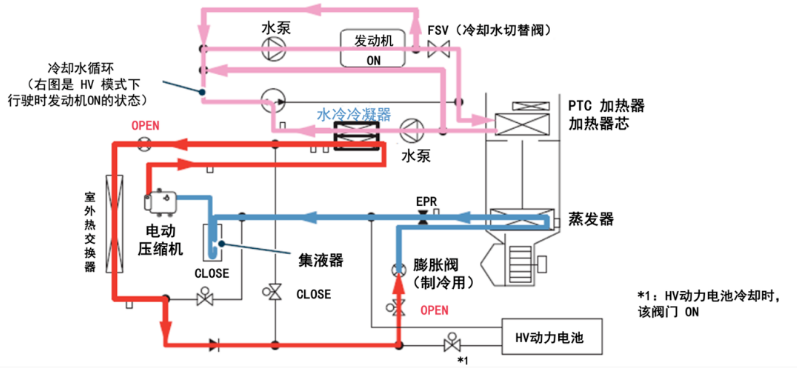

制冷循环
与传统车用空调系统相似，热泵空调在制冷时通过压缩机驱动冷媒循环，冷媒在蒸发器中吸收车内热量，在室外热交换器中释放热量，降低车内温度。
不过，在PHV热泵系统中，制冷功能还有一项重要任务——为HV（高压）动力电池降温。电池温度过高会影响性能甚至引发安全风险，因此系统通过阀门切换，使冷媒流经电池周围，实现高效冷却。
此外，为了保护压缩机安全运行，系统中设置了集液器，防止液态冷媒误入压缩机造成损坏。

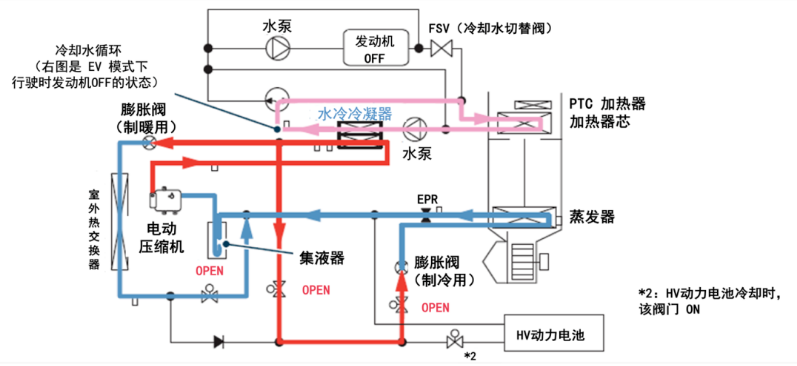

制暖循环

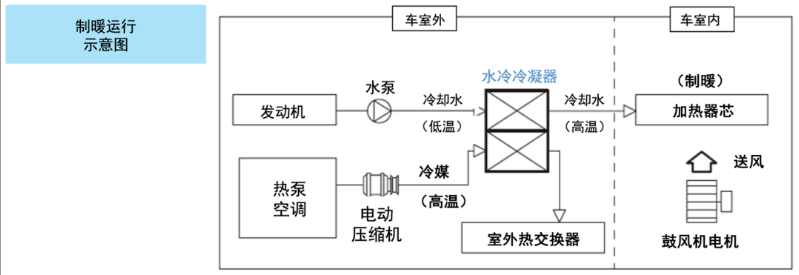

在EV模式下制暖，系统无法从发动机获取热源，因此采用了关键组件——水冷冷凝器。
电动压缩机将冷媒压缩至高温，高温冷媒与冷却水在水冷冷凝器中进行热交换，冷却水被加热后流入加热器芯，再由鼓风机将热空气送入车内，实现加热。
在严寒环境（如低于-10℃）下，为保证制暖效果，系统会辅助启动发动机，利用其热量进一步加热冷却水，提升制暖能力。
除湿循环
春秋等季节性潮湿天气下，系统可同时进行制暖与除湿。通过内部换向阀调节冷媒流向，实现制冷与制暖的组合运行，既保障温度舒适，也防止车窗起雾。
核心部件一览

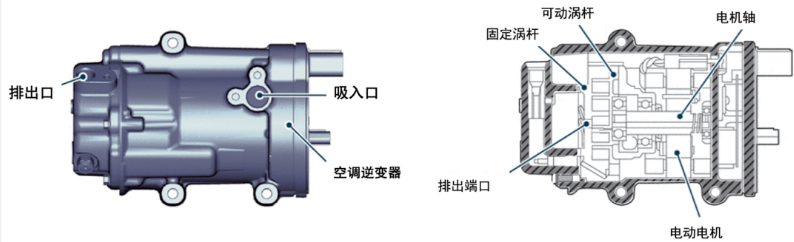

电动压缩机
使用涡旋式结构，由一体式电动马达驱动。电源取自HV动力电池，并通过交流逆变器控制转速，实现高效制冷/制热。

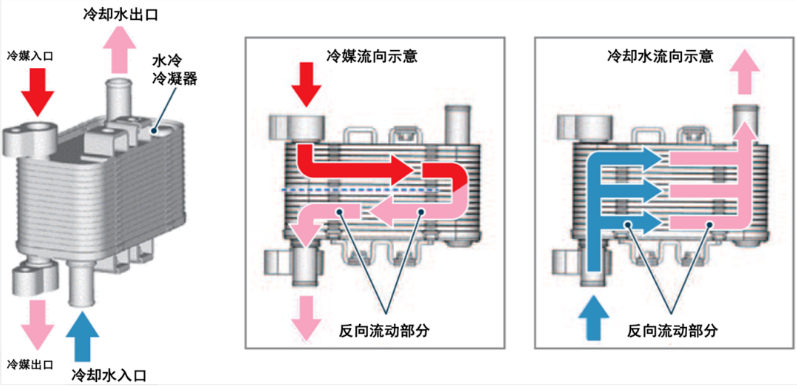

水冷冷凝器
这是热泵系统中关键的热交换组件。它采用高温冷媒与冷却水逆向流动的管路结构，大幅提升热交换效率，是EV模式制暖的“能量核心”。
换向阀（模式切换核心）
四通阀（主流）、八通阀（特斯拉等高端车型）
功能：通过电磁线圈驱动阀芯，改变制冷剂流向，实现制冷 / 制热模式互换

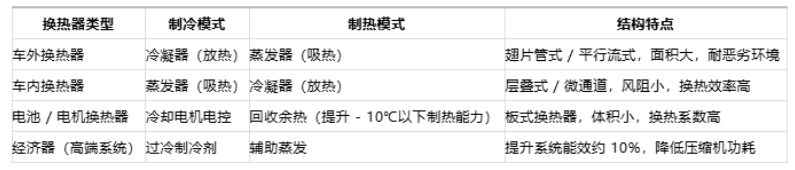

换热器组
汽车热泵通常配备3-4 个换热器，根据工作模式切换功能：
电子膨胀阀（流量精确控制器）
功能：节流降压 + 精准调节制冷剂流量，匹配不同工况需求
气液分离器 / 储液器
气液分离：防止液态制冷剂进入压缩机，避免液击
损伤储液调节：平衡系统制冷剂充注量，适应不同工况需求
余热回收模块
类型：电机余热回收、电池冷却余热回收、逆变器余热回收
实现方式：通过板式换热器将冷却液回路与制冷剂回路耦合
辅助加热系统
PTC 水加热器：10-15kW，与热泵协同工作，解决 - 20℃以下制热衰减问题
PTC 空气加热器：5-7kW，直接置于风道内，快速提升出风温度
CO₂热泵专用：气体冷却器 + 内部换热器，提升系统高压侧能效
控制单元（ECU/HCU）
核心功能：采集 15 + 路传感器信号（温度 / 压力 / 电流 / 转速）基于整车热管理策略，智能切换工作模式
传感器
温度传感器：环境温度、车内温度、电池温度、换热器进出口温度（精度 ±0.5℃）
压力传感器：高压侧（1.5-4.0MPa）、低压侧（0.1-0.5MPa），监测系统压力平衡
流量传感器：制冷剂 / 冷却液流量，优化系统循环效率
电子水泵
驱动冷却液循环，功率 200-500W，转速可调
风机总成
车内鼓风机（无级调速）、车外散热风扇（双速 / 无级）
截止电磁阀
控制支路通断，配合多换热器系统实现复杂回路切换
干燥过滤器
吸附水分和杂质，保护系统部件，防止冰堵 / 脏堵
