插电式混动(PHEV)系统架构

分享

分享到:

    发表于:2018-12-08 10:02  浏览量: 2595  来源: 未知

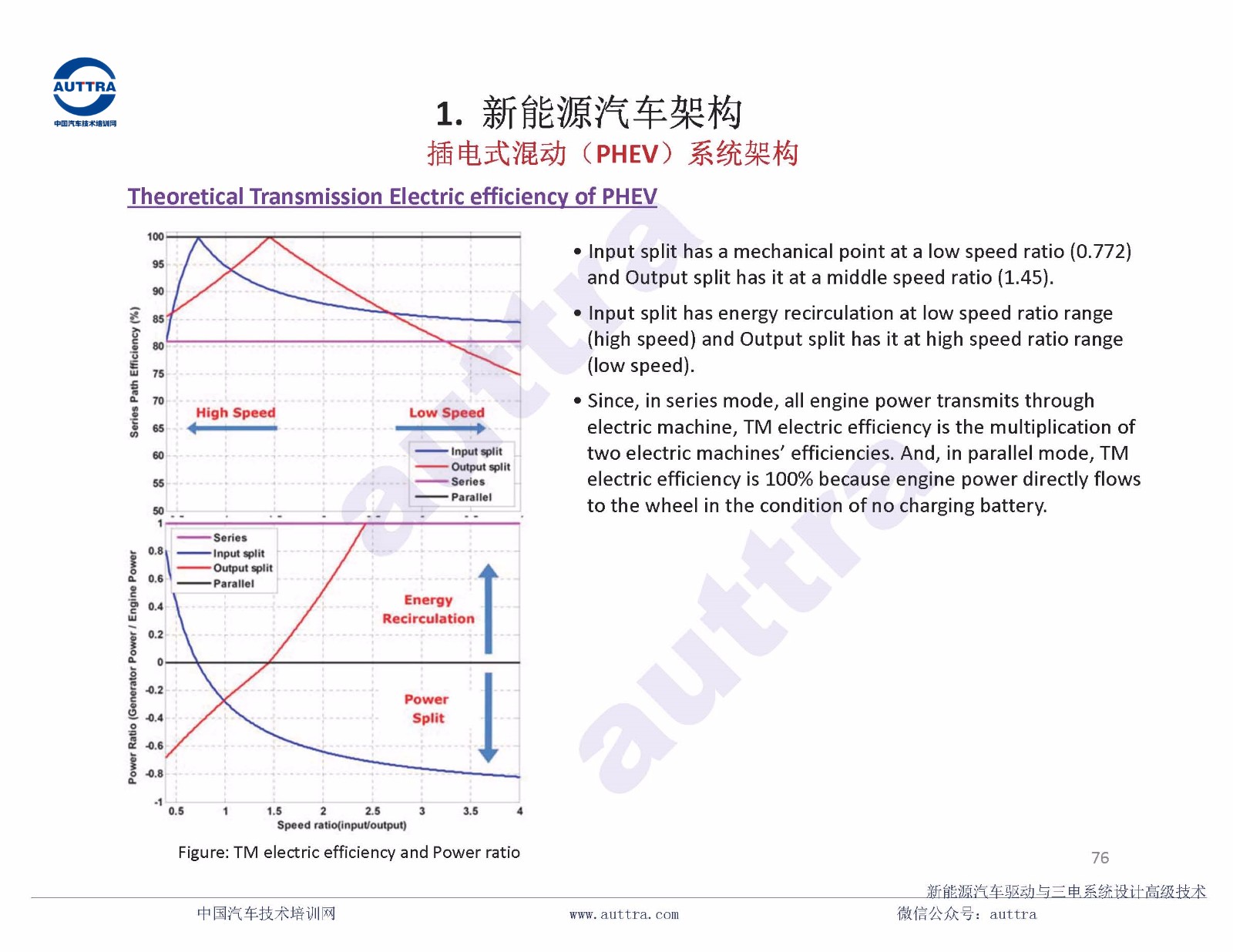

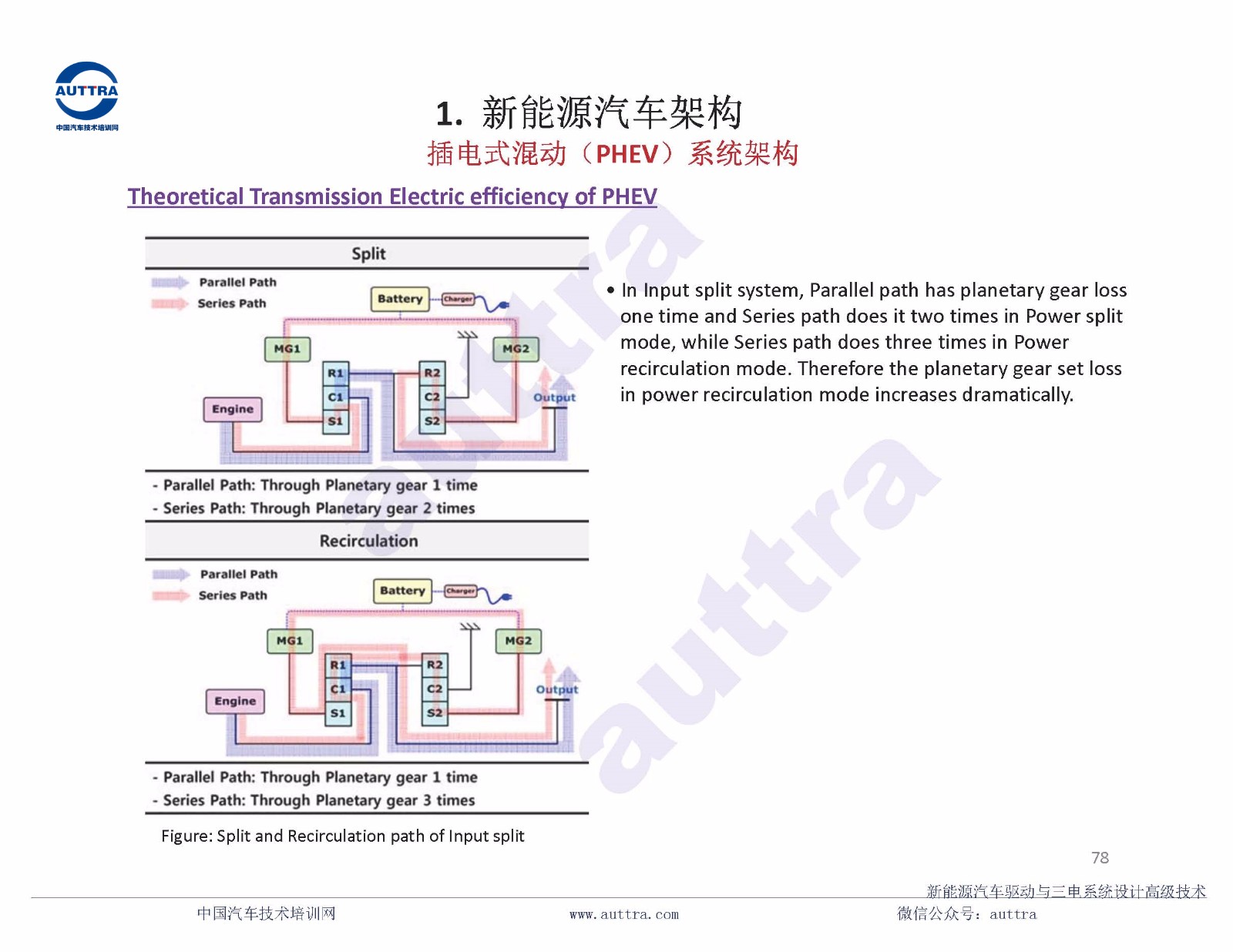

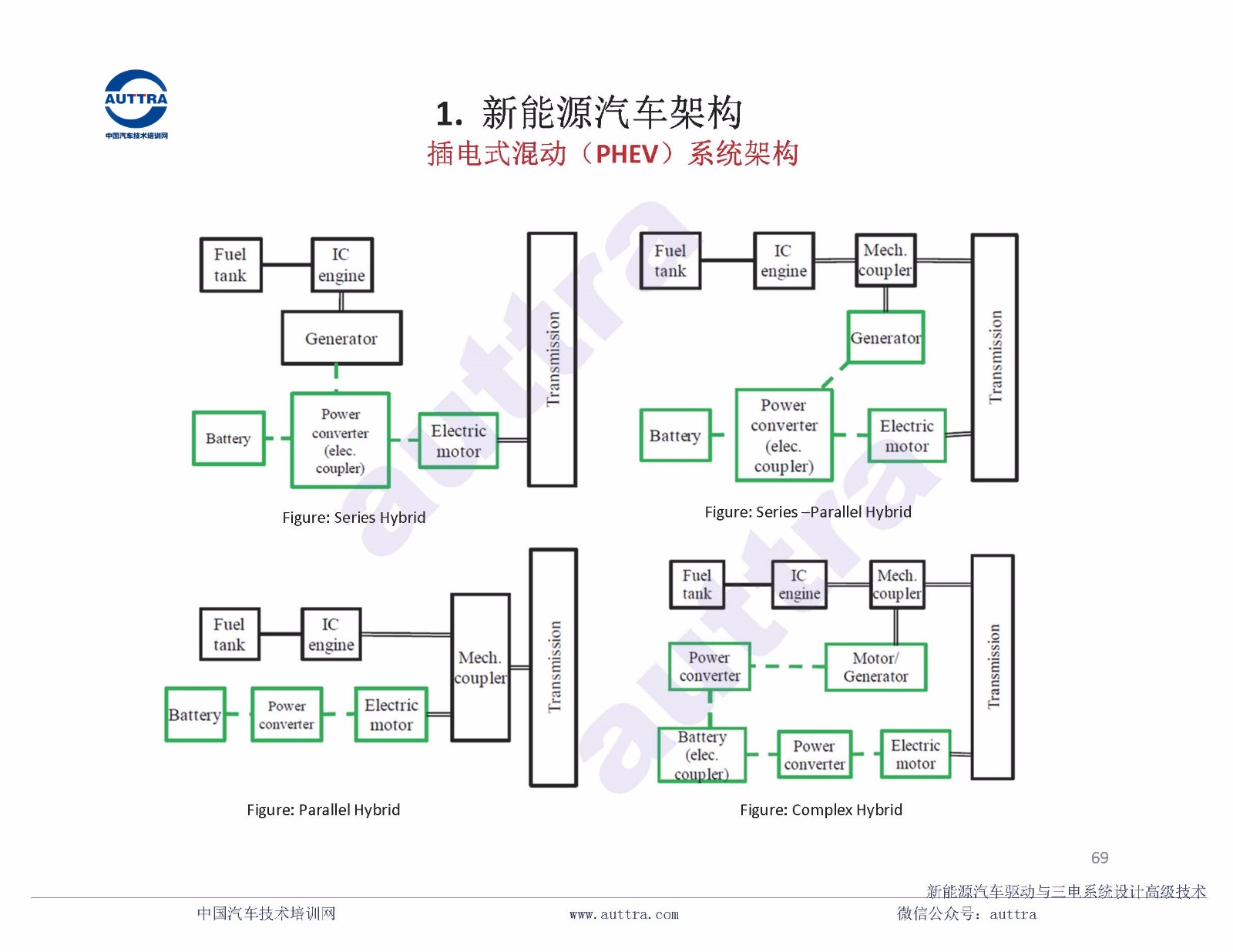

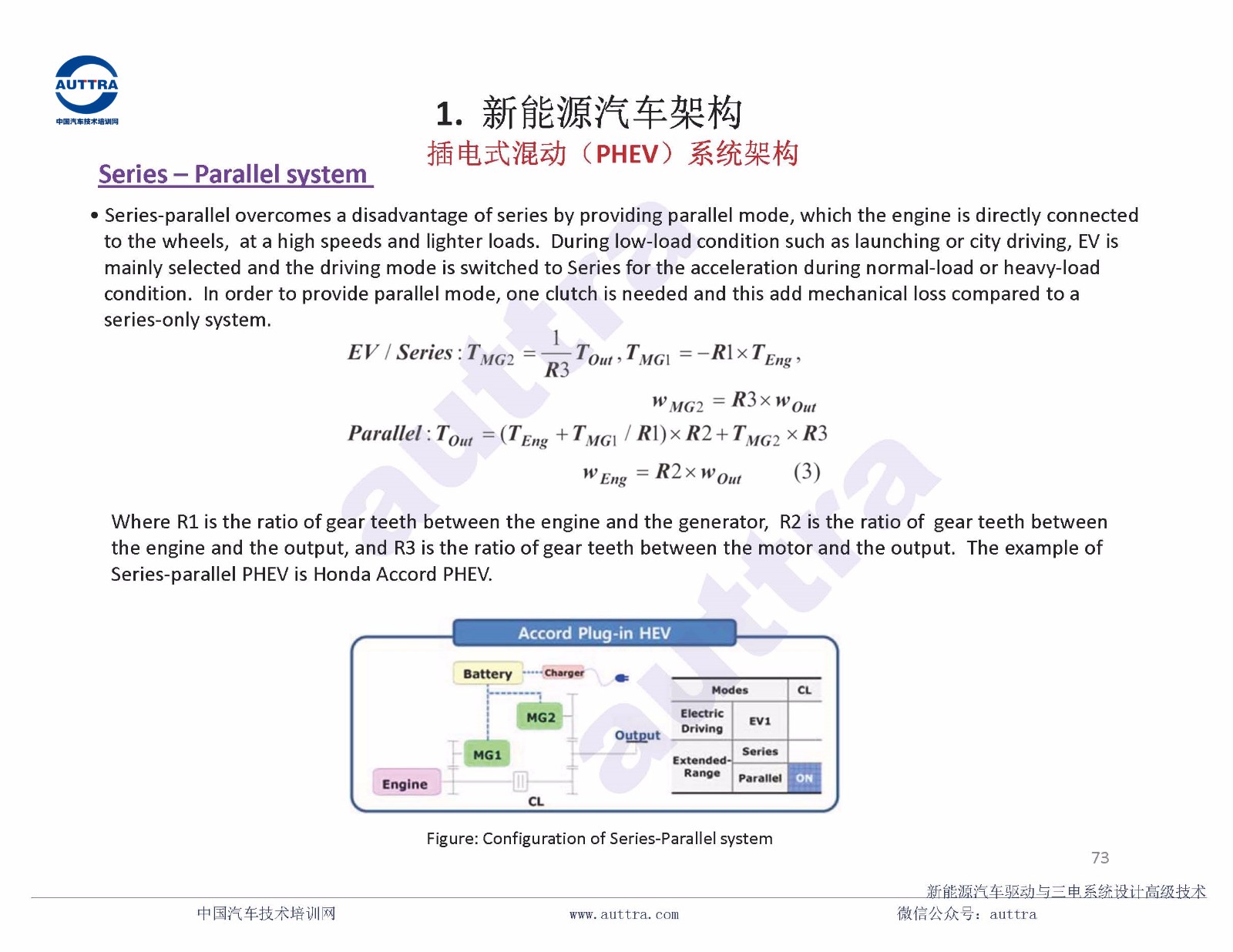

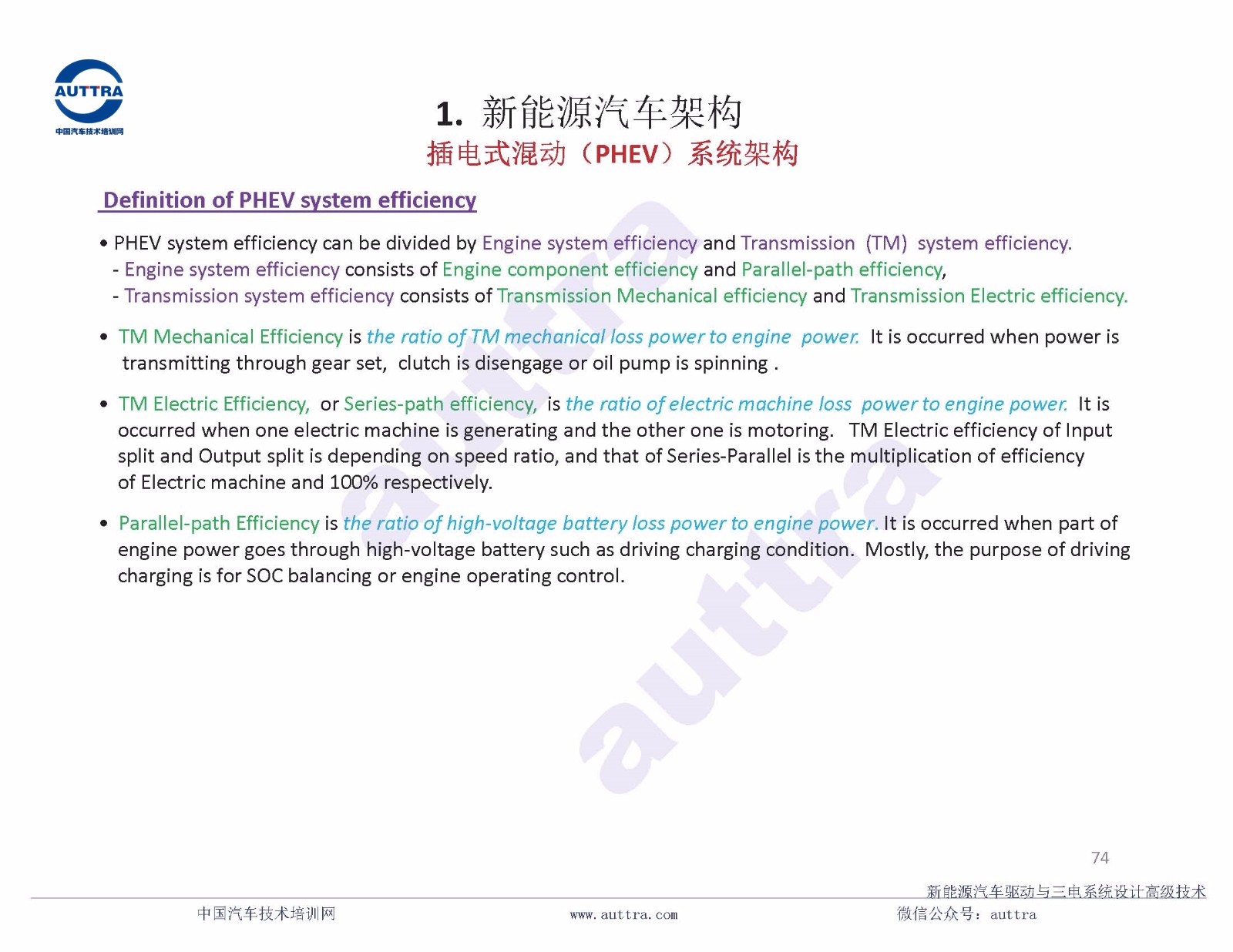

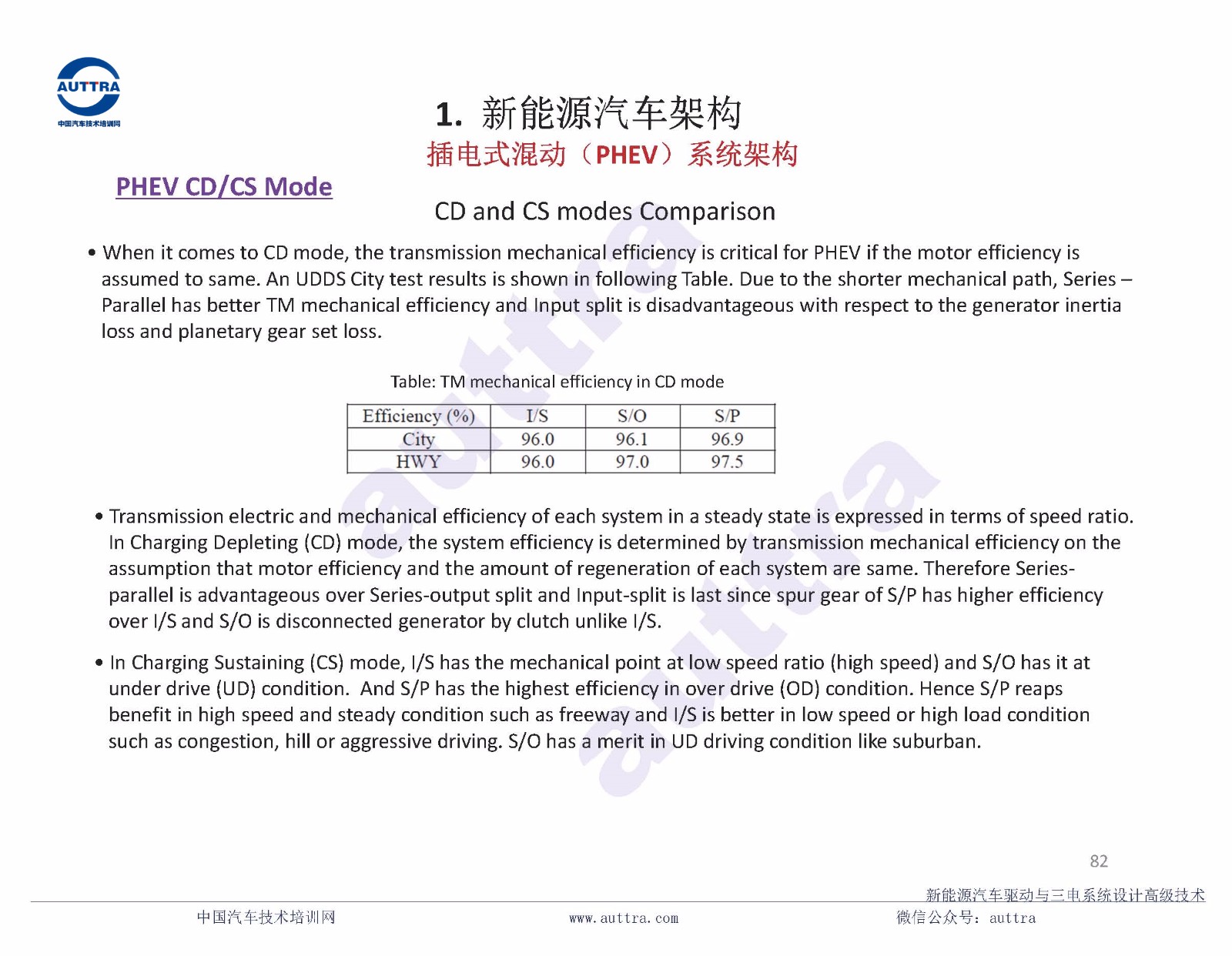

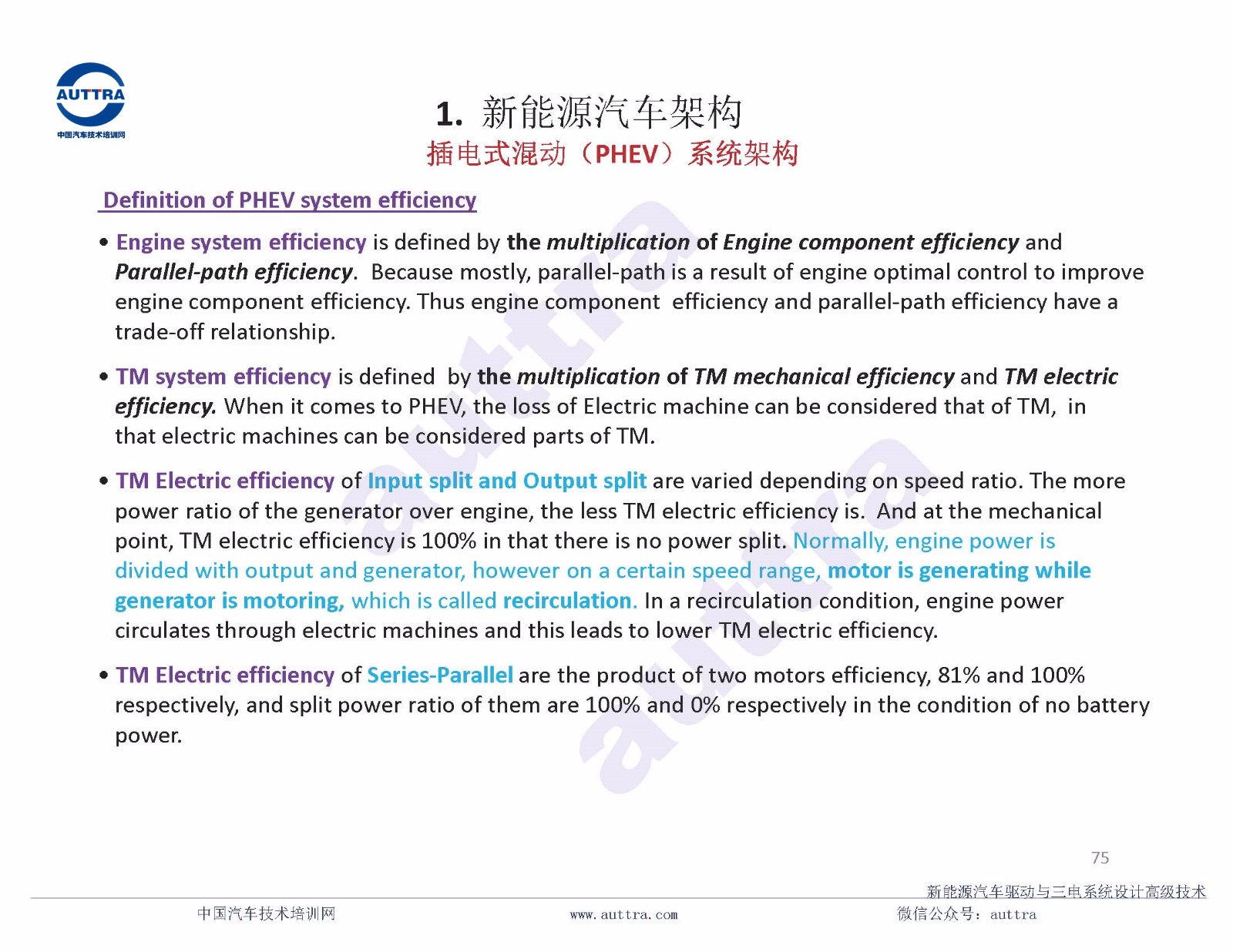

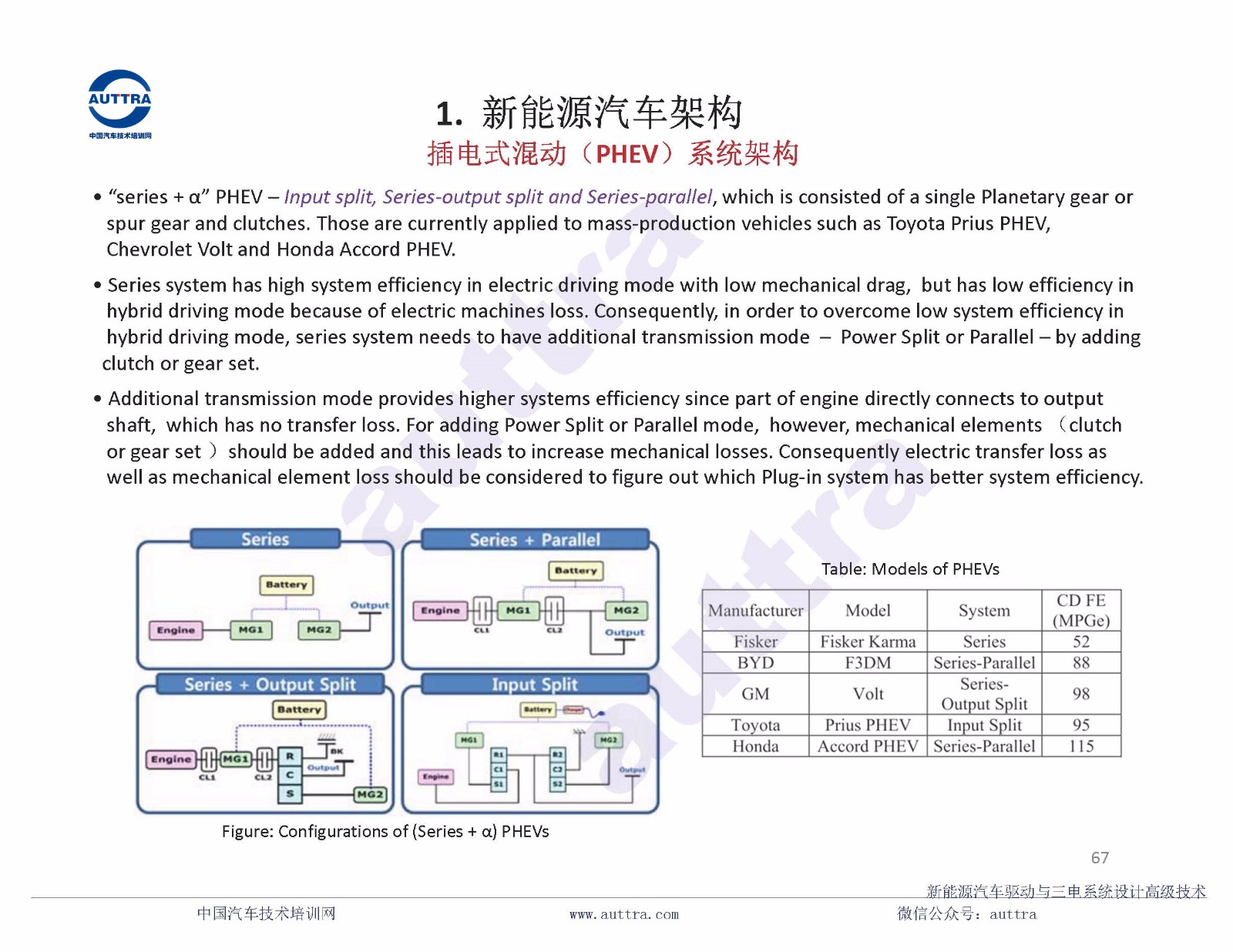

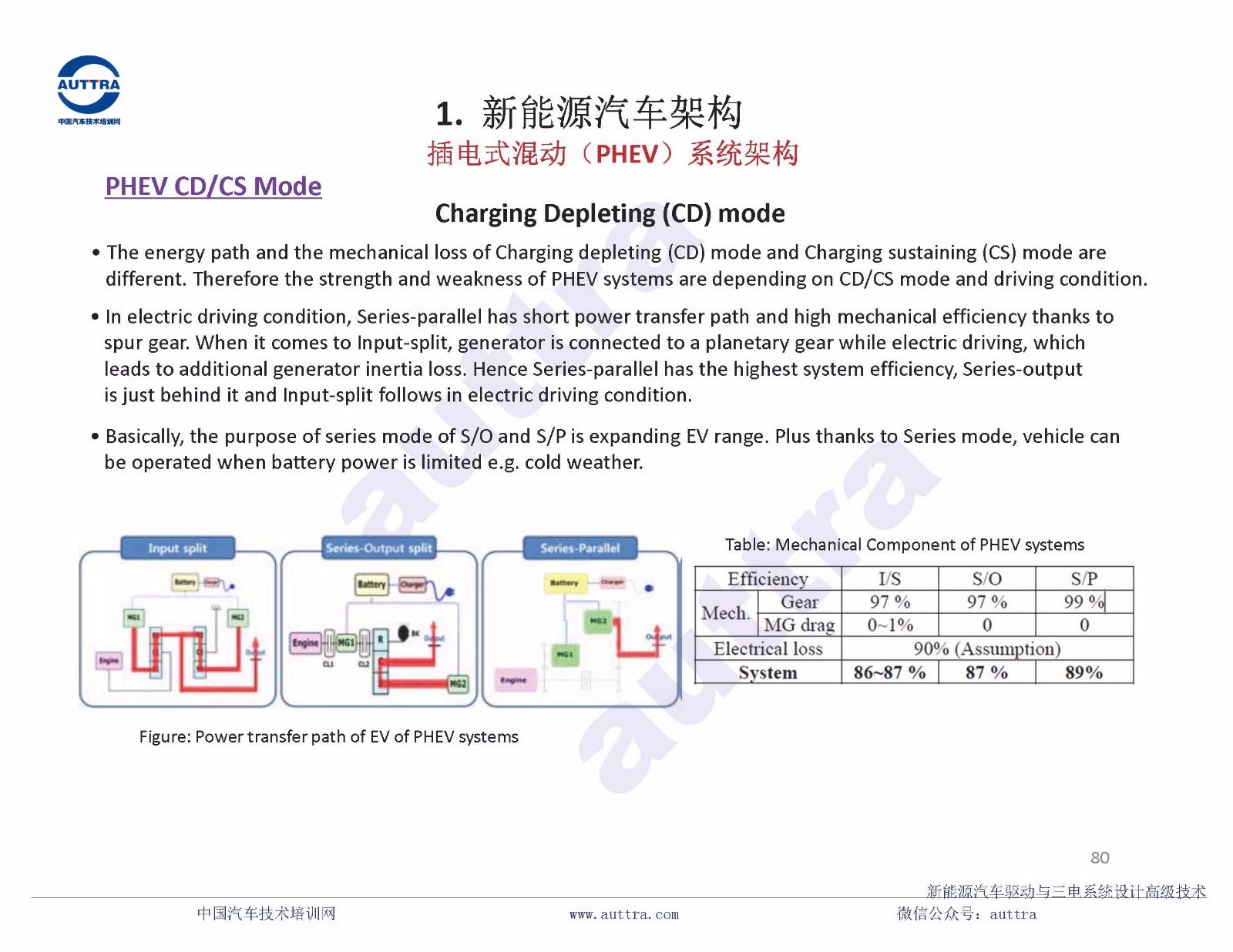

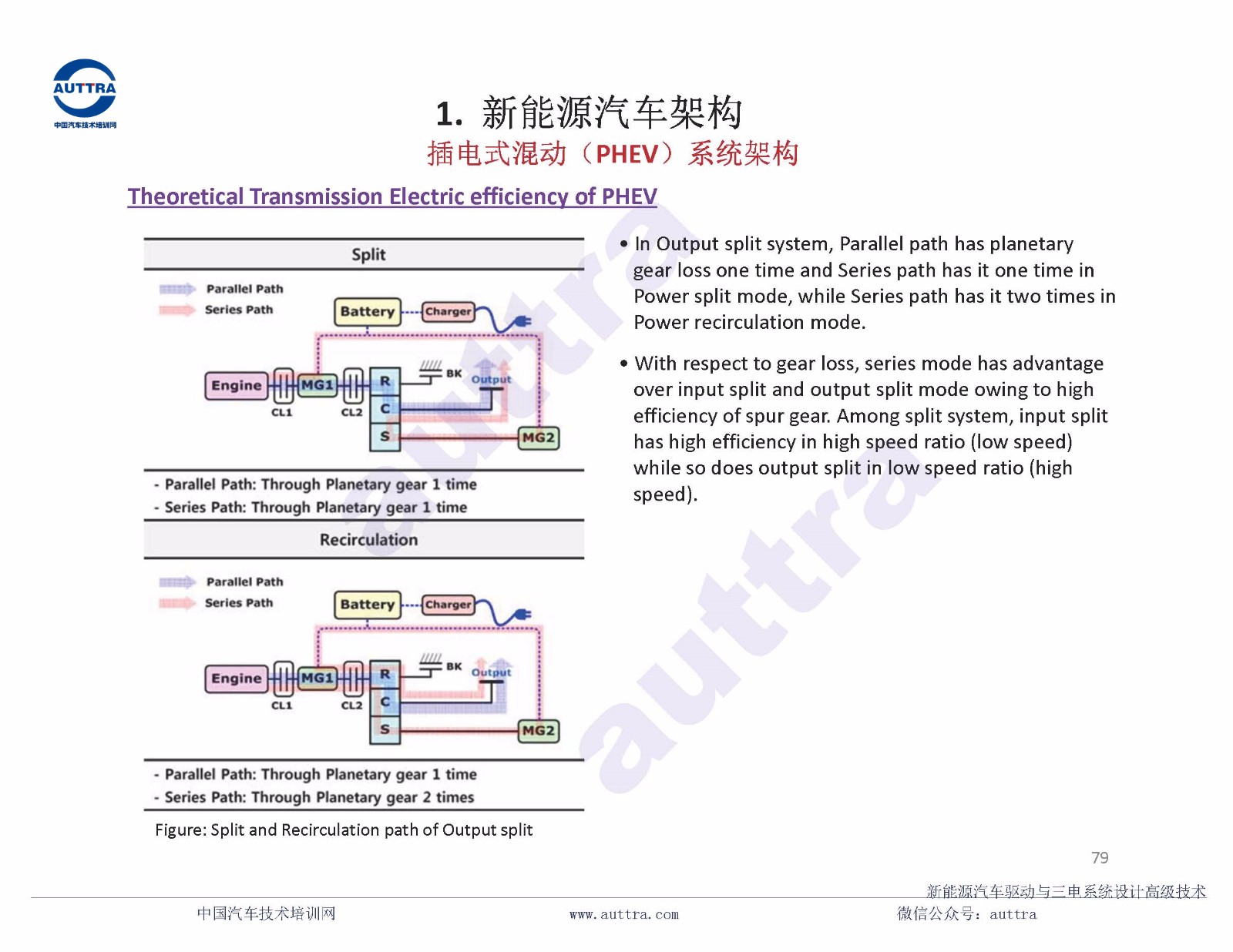

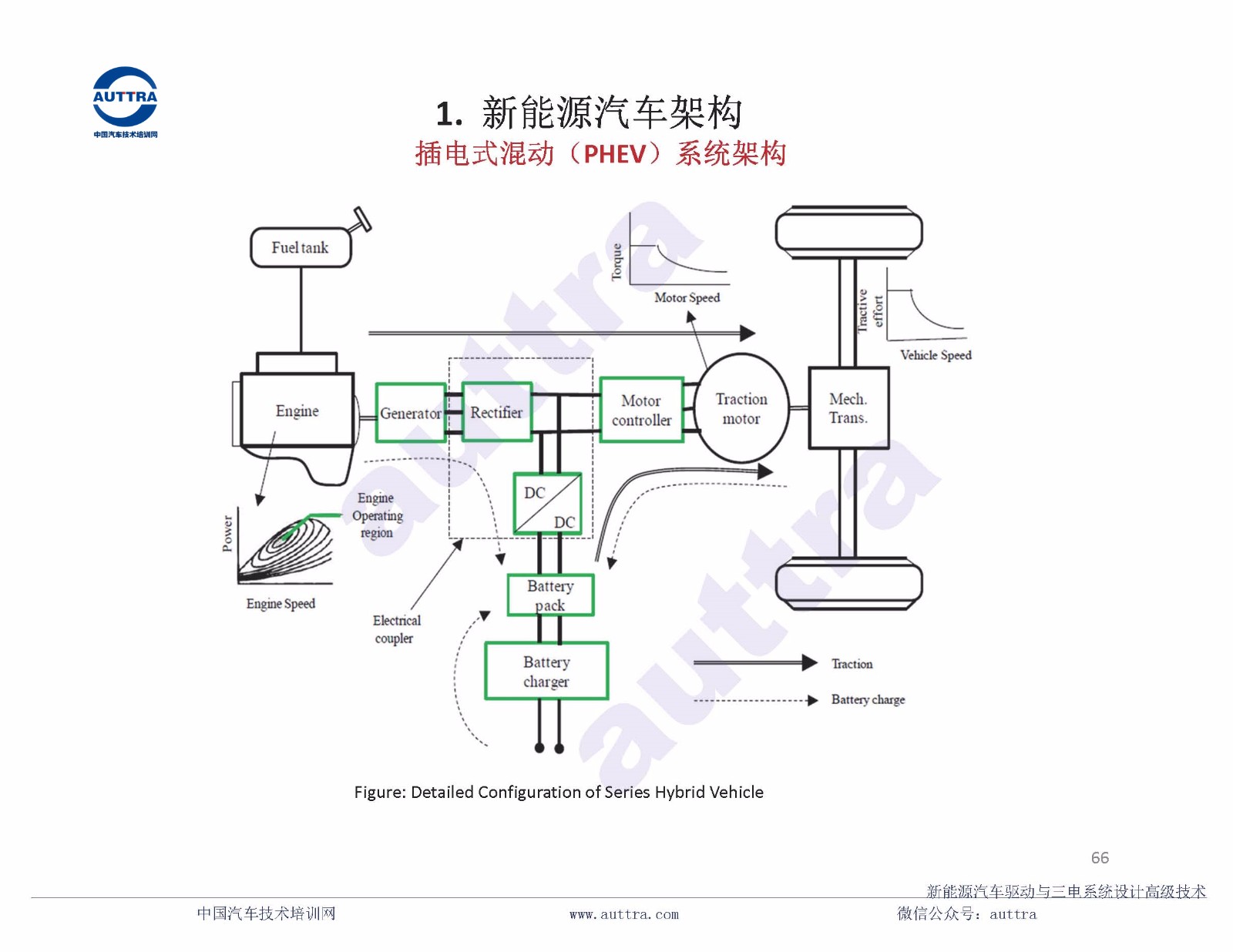

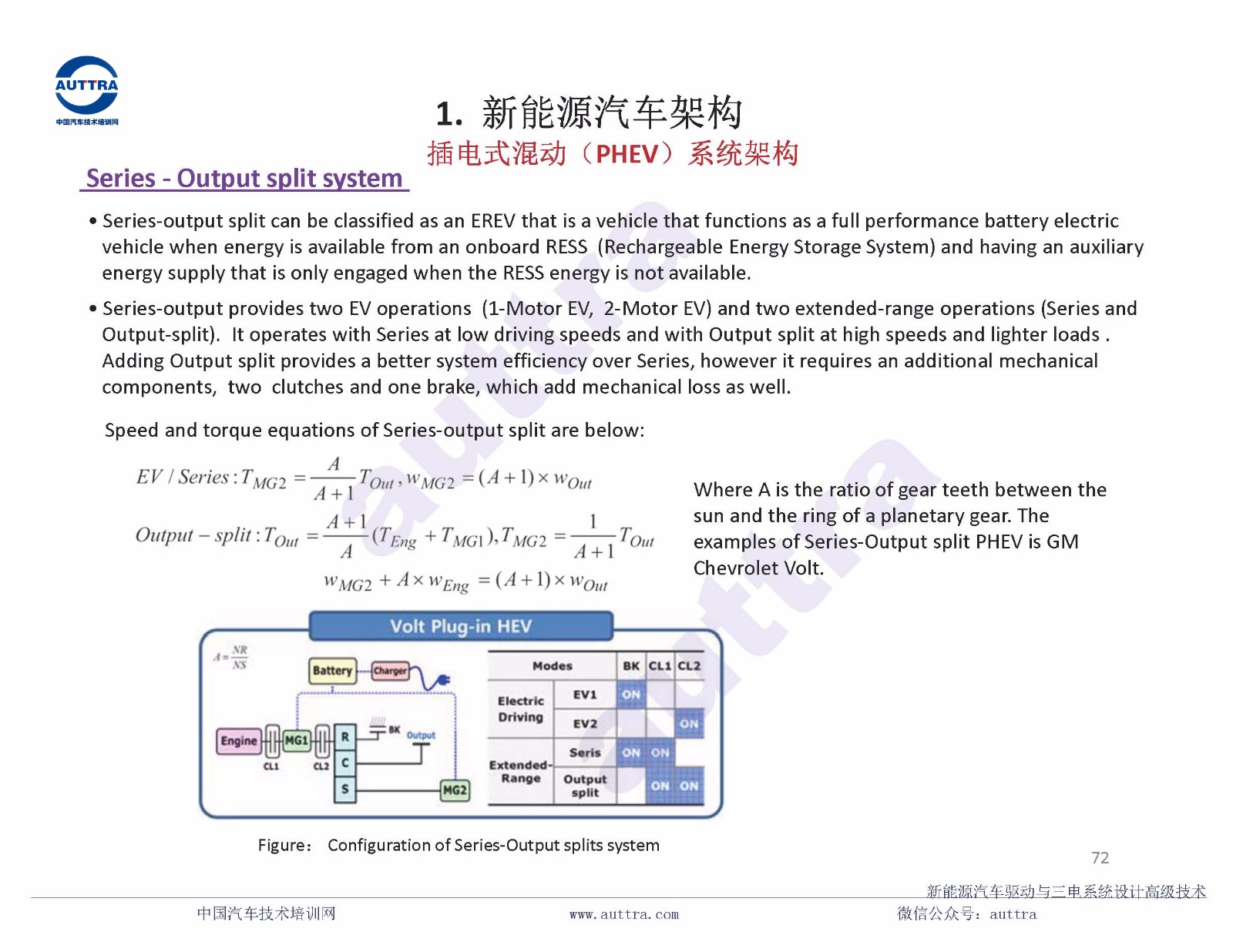

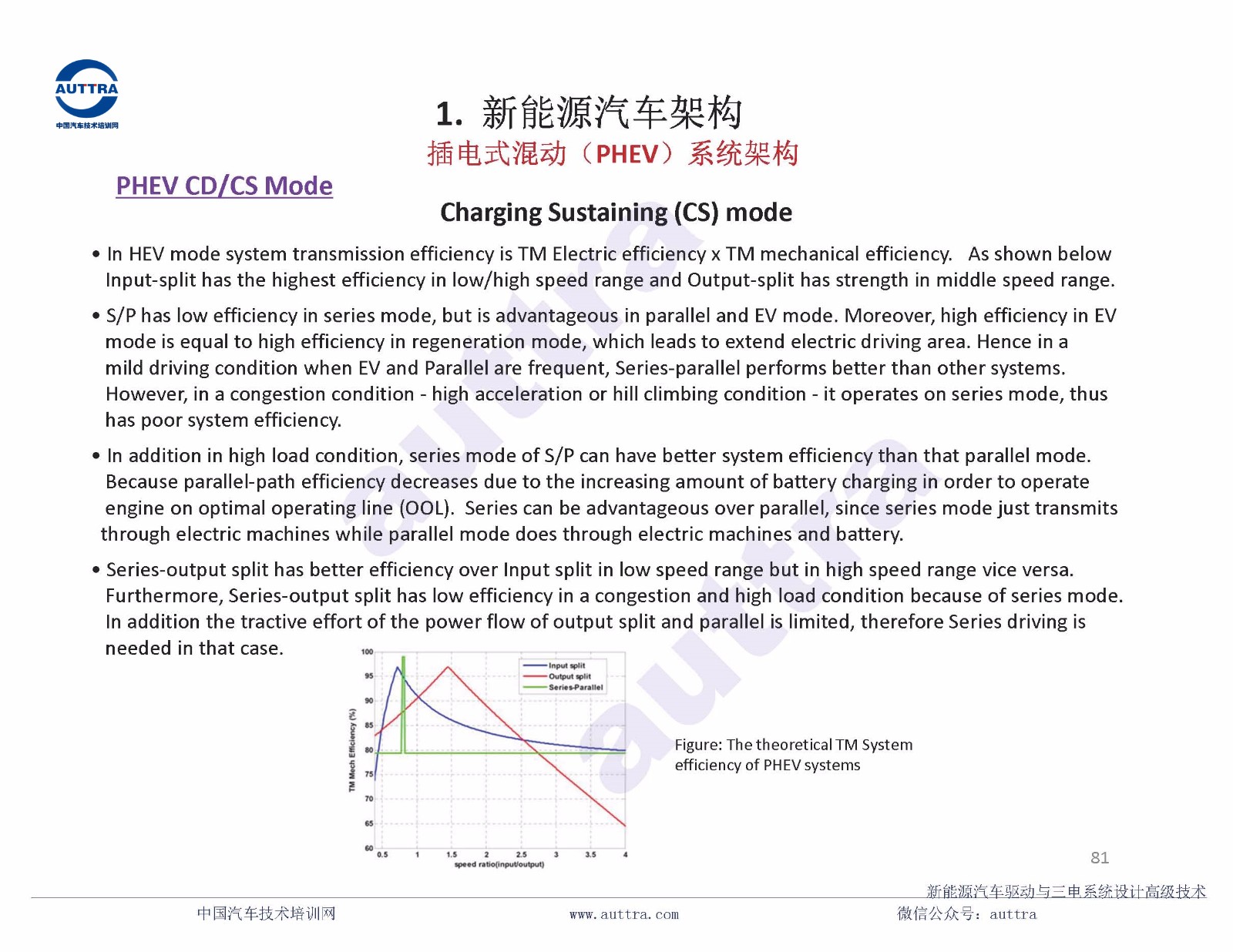

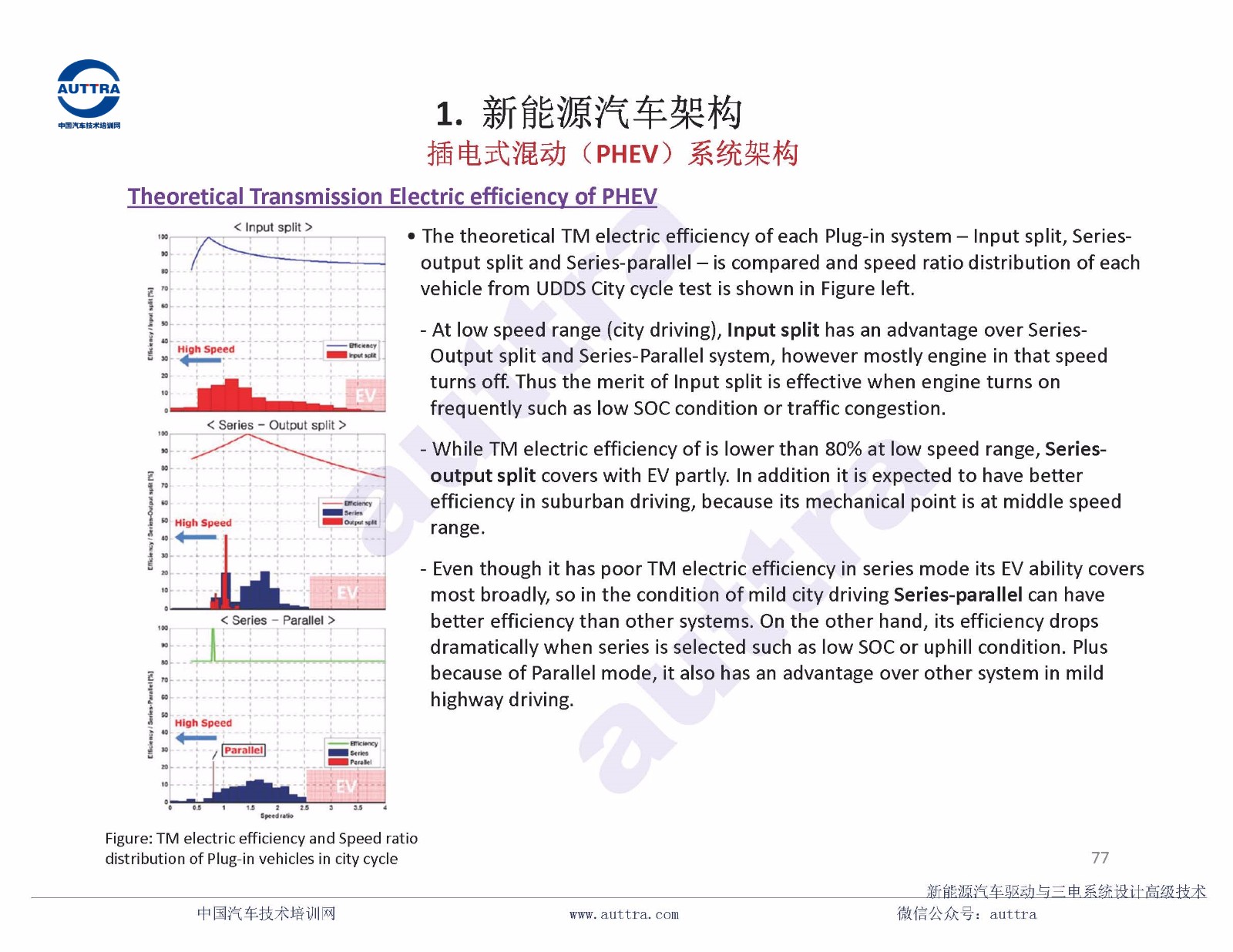

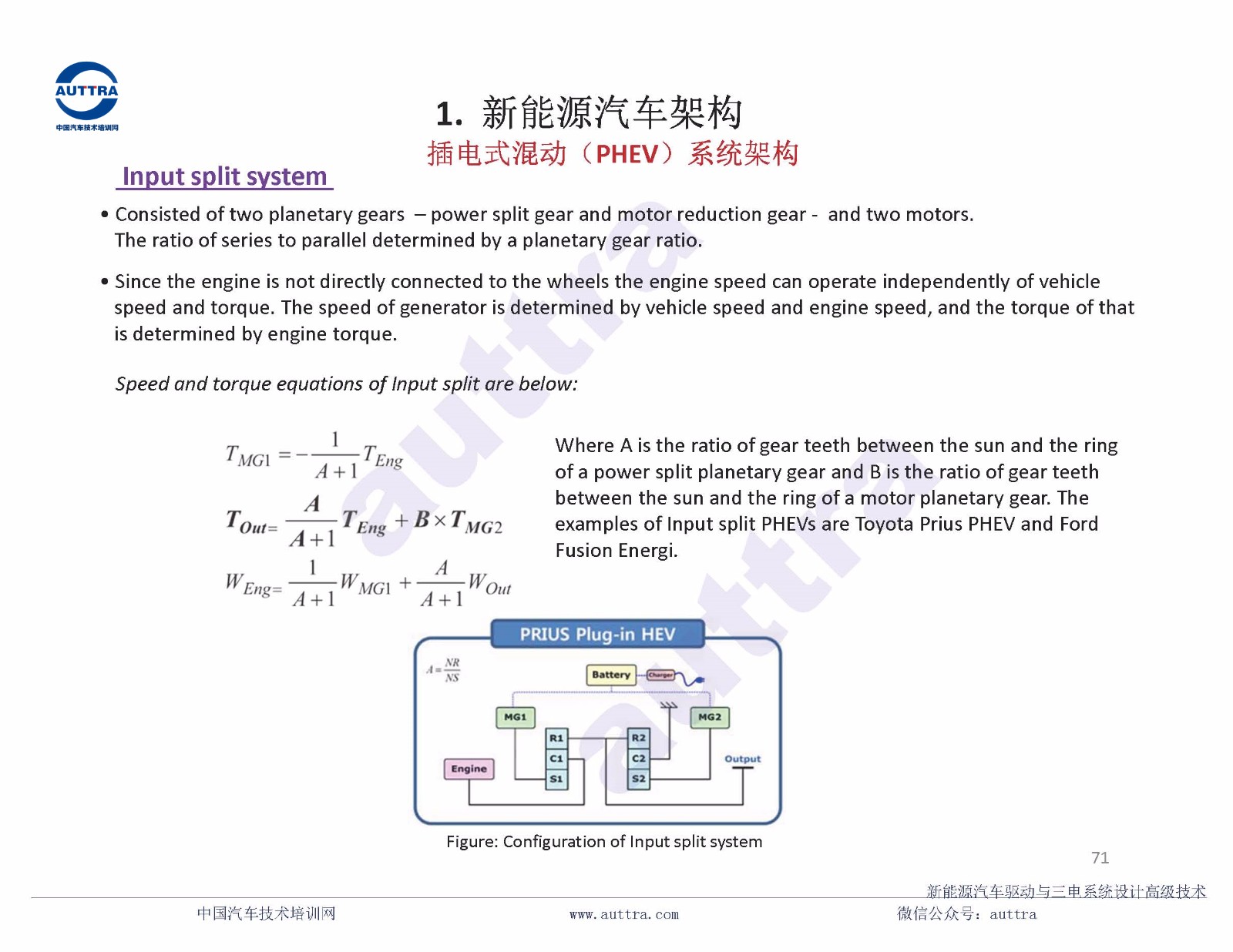

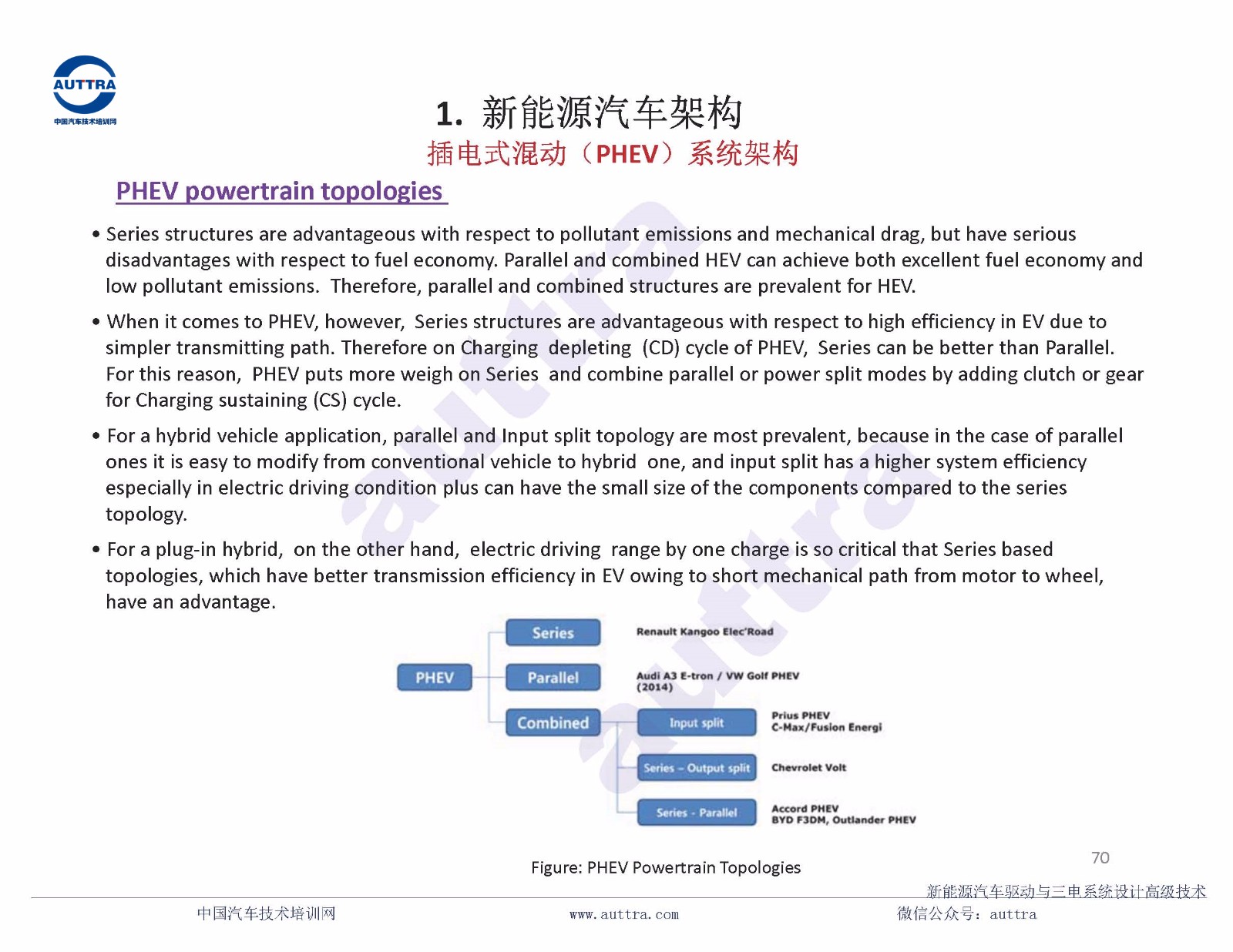

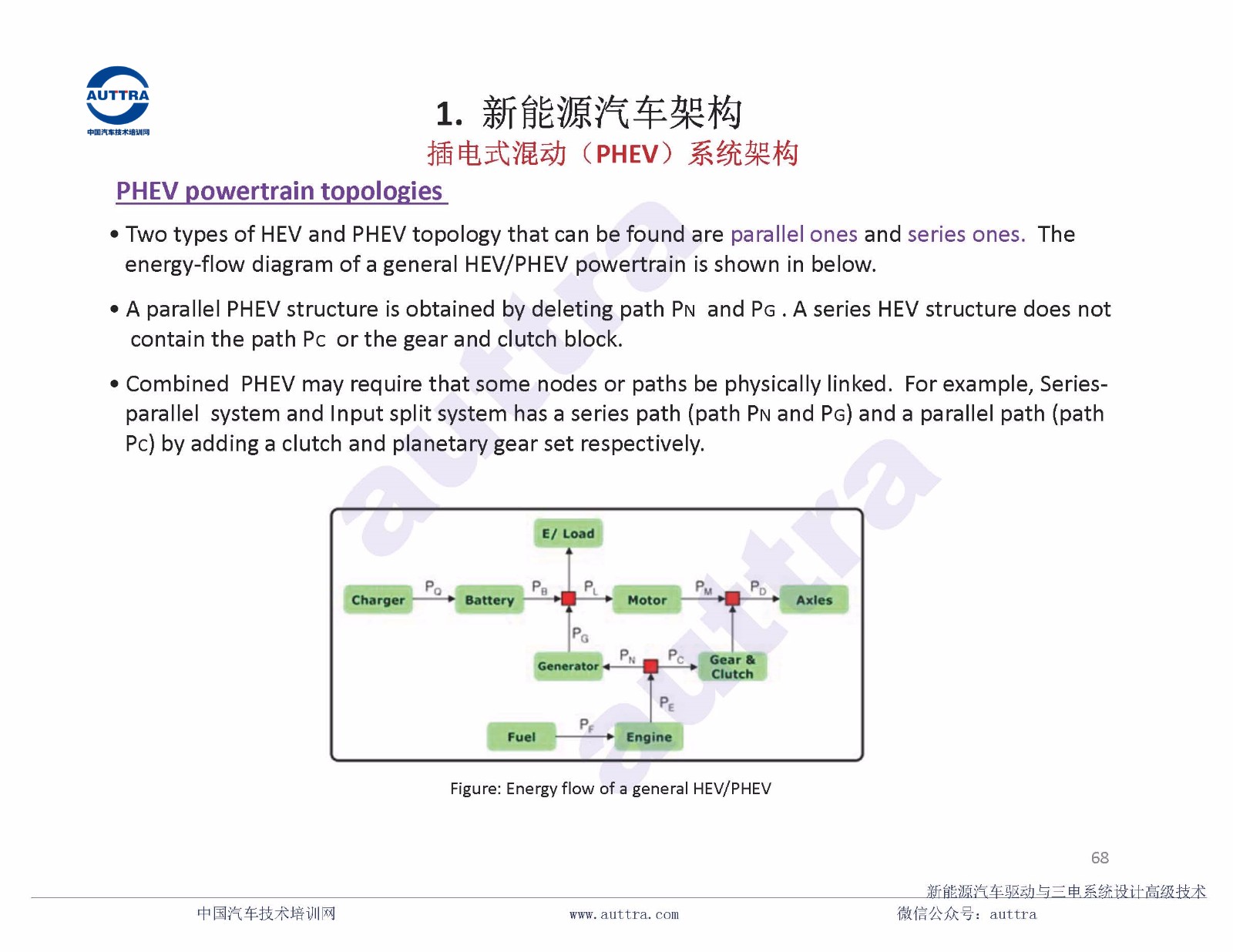

摘要:1、串联混合动力汽车详细配置;2、PHEV动力总成拓扑;3、输入分流系统;4、串联输出分流系统;5、串并联系统;6、PHEV系统效率的定义;7、PHEV的理论传输电效率;8、PHEV CD / CS模式
