从Audi Q7 PHEV电池包系统爆炸示意图,解析其热管理设计

分享

分享到:

    发表于:2018-04-18 19:50  浏览量: 1702  来源: 未知
摘要:Audi Q7 PHEV电池系统上来。整个电池系统是采用NCM PHEV电芯, 单体容量28Ah,共14个模块,上下两层布置,每个模块12个cell,先组成14个2
Audi Q7 PHEV电池系统上来。整个电池系统是采用NCM PHEV电芯, 单体容量28Ah,共14个模块,上下两层布置,每个模块12个cell,先组成14个2P6S模块再系统进行串联,系统总能量17.3Kwh(2P84S)。

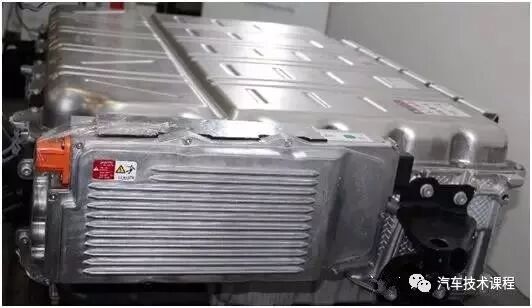

电池系统BDU

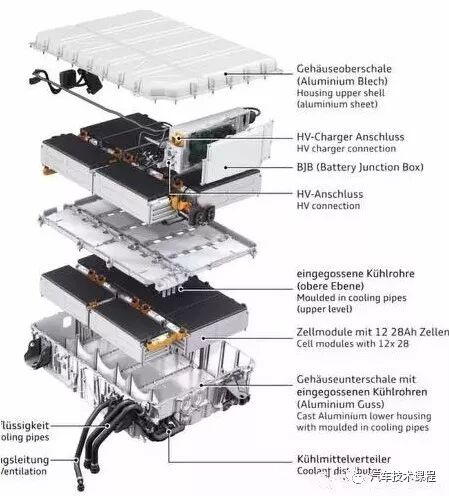

以下是系统爆炸示意图,图中可以看到,电池包内模组两层布置,对应有两个压铸冷板,下层与下箱体进行了内部集成,上层则独立。

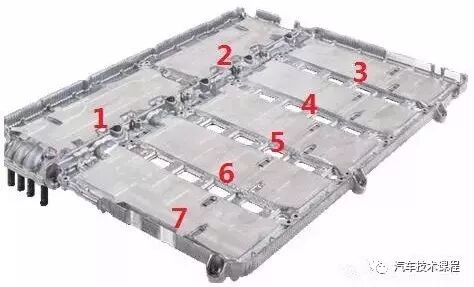

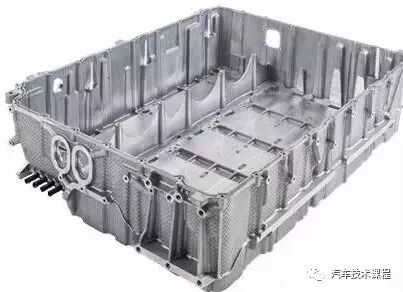

底部压铸铝箱体细节图,内部有7个液冷单元,可以粗略看到压铸冷板内预埋的金属换热管,其中液冷板既起结构支撑又起冷却换热作用,此类型集成冷板制造效率较高,另外也能解决一些冷却液泄露的问题。



上层的压铸液冷支撑板

上下层液冷板设计均是两进两处,通过往返流实现部分均热效果。

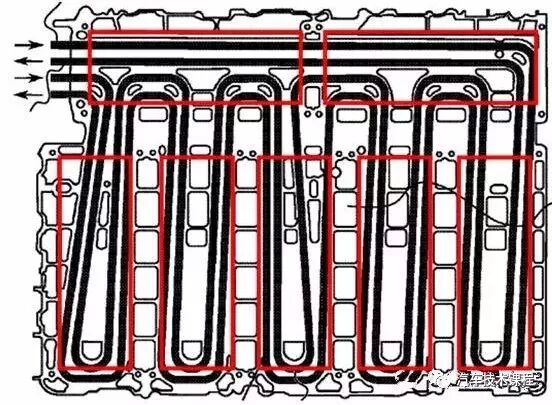

系统预埋的金属换热管
